Карта дороги
Дороги, направления и участки представлены в виде перечня. Спутниковые и схематичные подложки, разметка километров вдоль дороги, поиск и переход к заданному месту.
ИнфраГИС
Единая среда дорожных данных
ИнфраГИС объединяет материалы обследования автомобильной дороги в одном рабочем месте. По аналогии со средой разработки программиста, где инструменты и данные проекта связаны между собой, ИнфраГИС связывает карту, видеозапись проезда, панорамы, развёрнутую схему участка и учётные данные об объектах дороги. Пользователь указывает километр дороги — все материалы отображают одно и то же место.
Каждый объект привязан к километражу дороги: линейному и эксплуатационному
Видеозапись лаборатории и панорамы открываются на выбранном участке дороги
Ведомости и выгрузки формируются из непредвзятых данных сертифицированной лаборатории
Назначение
Единое представление материалов обследования
Как правило, материалы обследования, собранные разным оборудованием, хранятся раздельно: видеозаписи, координаты объектов и ведомости ведутся в разных программах и папках. Для проверки одного объекта специалист сопоставляет их вручную.
В ИнфраГИС можно использовать данные разных производителей дорожных лабораторий, привязать все материалы к местоположению на дороге и выполнять автоматическое сопоставление данных.
Выбор места на карте. Видеозапись, панорама и схема
участка переходят к тому же километру дороги.
Выявление объекта на записи. Объект отмечается на кадре
и появляется на карте с положением на дороге.
Формирование отчёта. Ведомости и выгрузки формируются
из той же базы данных, без повторного ввода.
Рабочее место
Карта дороги — основа рабочего места
В левой части — перечень дорог, направлений и участков. В центре — карта со спутниковой или схематичной подложкой и разметкой километров. В правой части — слои, свойства выбранного объекта и настройки карты.
Возможности
Функции ИнфраГИС
Ниже перечислены основные рабочие функции. Состав функций постоянно расширяется. Возможна разработка решения непосредственно под заказчика.
Учёт объектов дороги
Дорожные знаки, разметка, ограждения, водоотвод, искусственные сооружения, километровые знаки и реперы. Для каждого объекта хранятся положение на дороге, характеристики и история изменений.
Нанесение объектов на карту
Точечные, линейные и площадные объекты. Привязка к оси дороги, заданное смещение в метрах, полосы заданной ширины, точное примыкание к ранее нанесённым объектам.

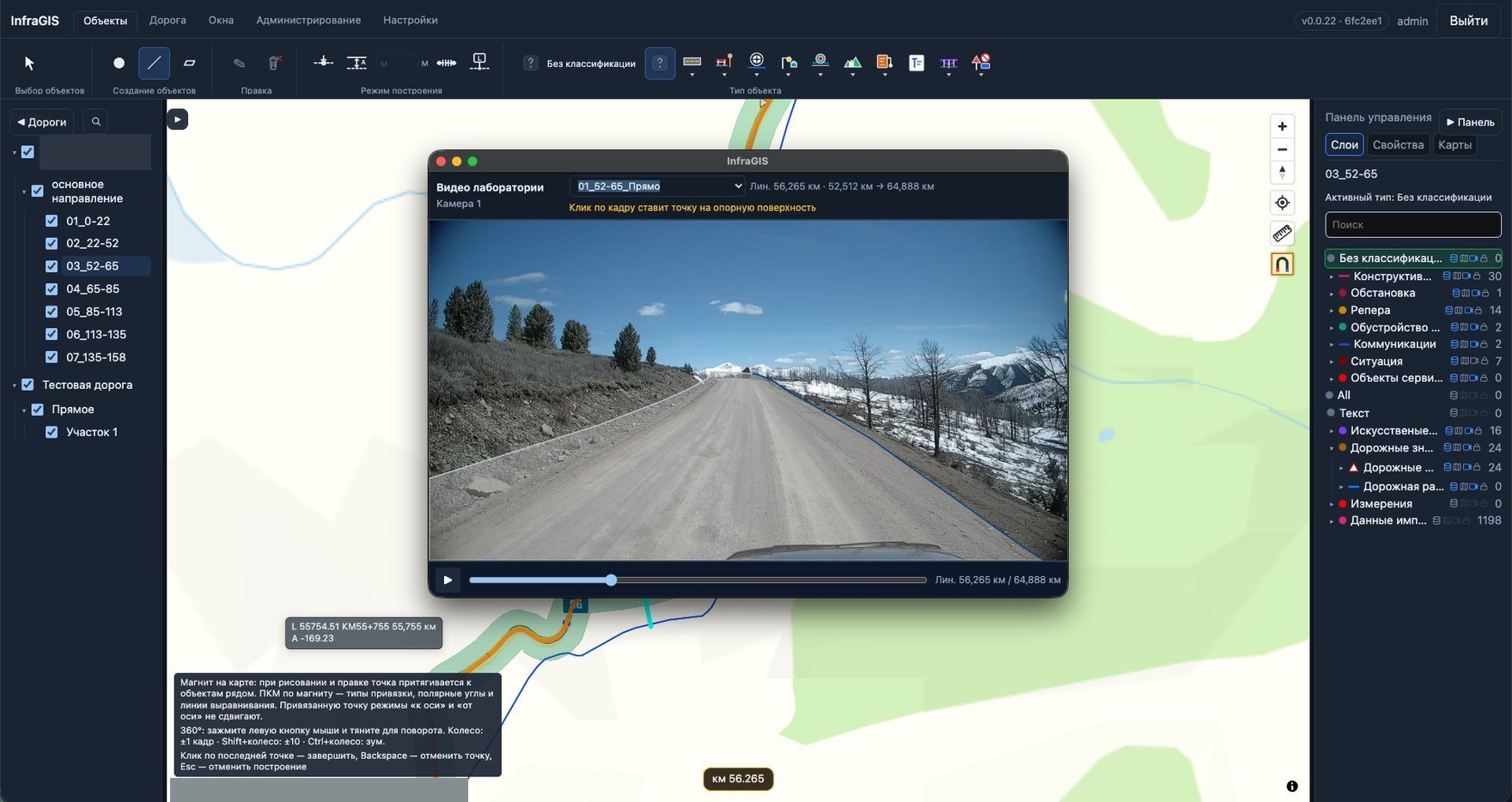

Видеозапись проезда
Записи с камер передвижной дорожной лаборатории, до восьми направлений обзора. Перемещение по записи выполняется по километражу дороги, а не по времени. На кадре отображаются объекты, уже внесённые в базу данных.

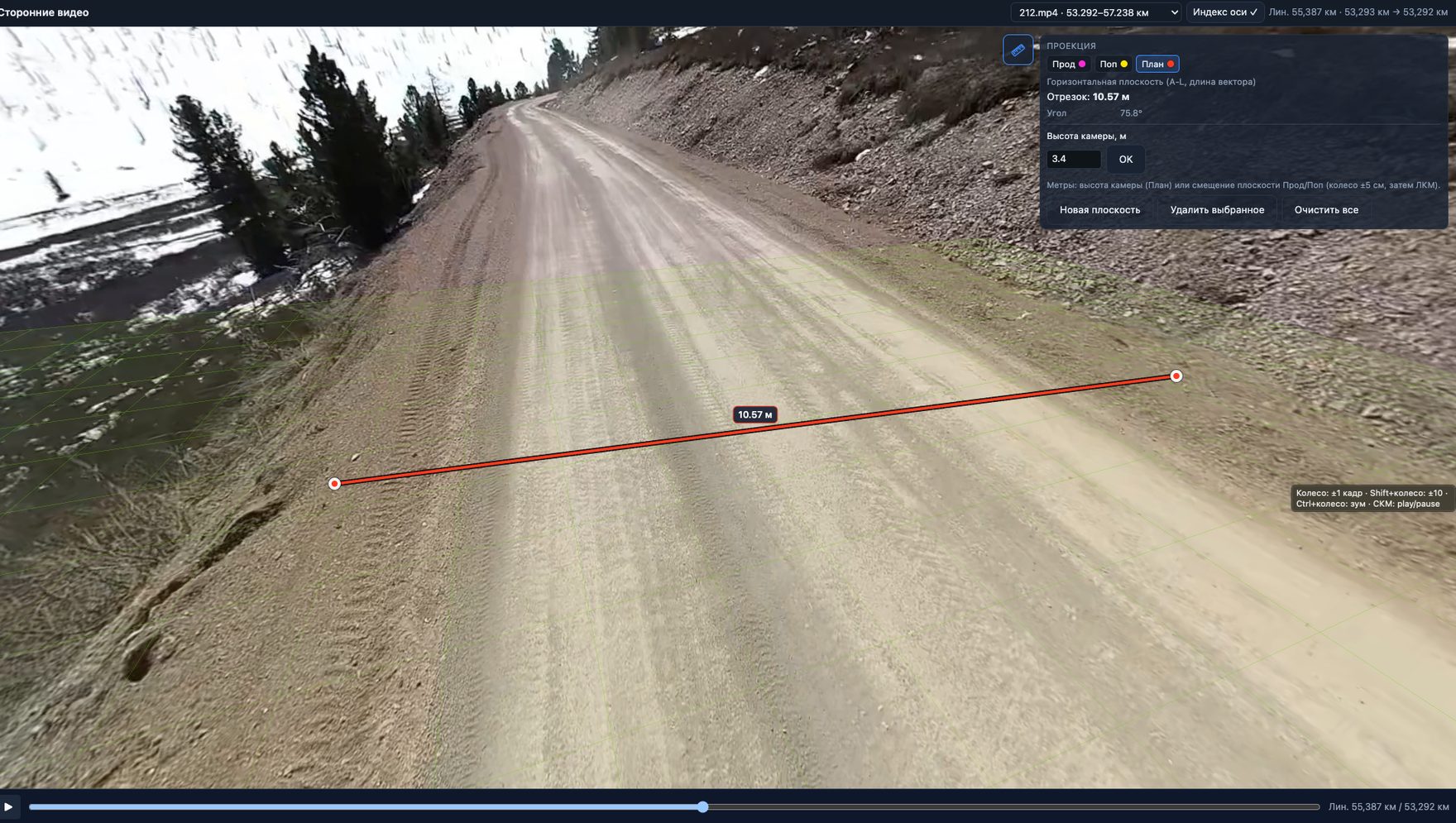

Панорамы 360°
Круговые панорамы с панорамных камер: осмотр обстановки в любом направлении, измерение расстояний и размеров на панораме. Выполненные измерения отображаются на карте.
Развёрнутая схема участка
Участок дороги в развёрнутом виде: по горизонтали — длина, по вертикали — ширина. Показывает взаимное расположение объектов; применяется для проверки полноты данных и подготовки схем к отчёту.
Кадастровые границы
Границы земельных участков из публичных кадастровых данных на той же карте. Позволяет оценить положение дороги относительно полосы отвода и состав затрагиваемых участков.

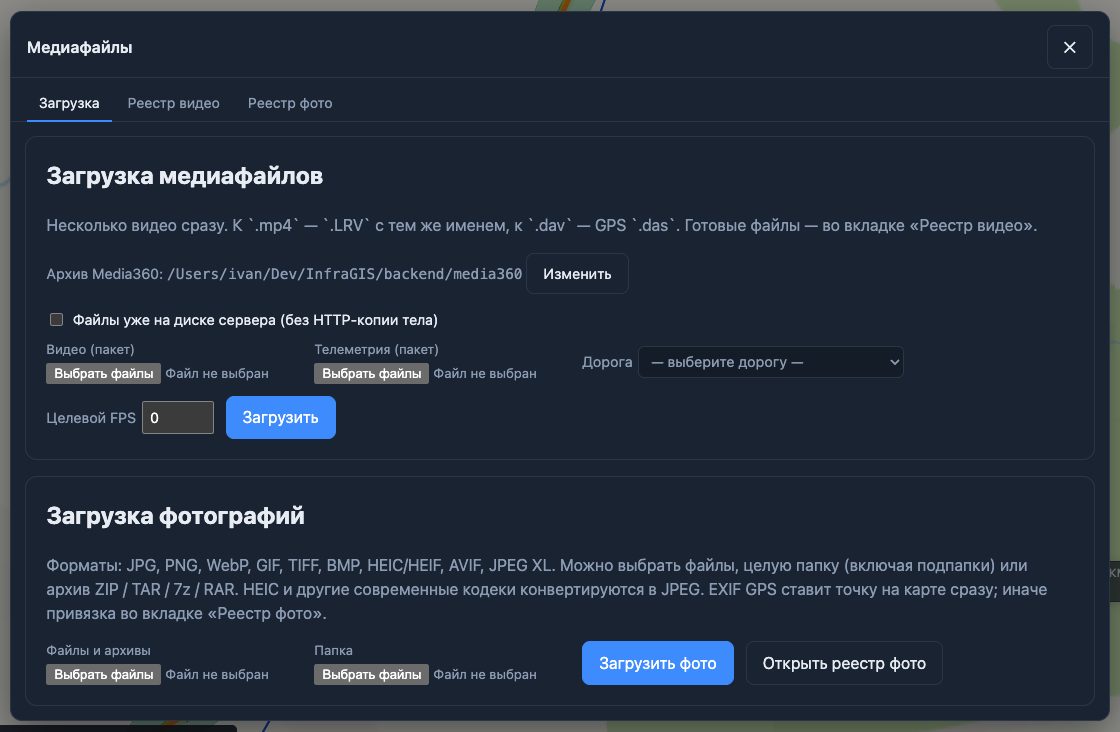

Фотофиксация и медиаархив
Фотографии и панорамные снимки загружаются папками и архивами. Координаты снимка считываются автоматически, снимок отображается на карте; при отсутствии координат место указывается вручную.
Ведомости и выгрузки
Отчётные таблицы по установленным формам, выгрузки для информационных систем заказчика, координаты в принятой системе. Формируются из базы данных обследования без повторного ввода.
Условия работы
В браузере или в виде приложения
ИнфраГИС работает в браузере на Windows, Linux и macOS. Для камеральной обработки предусмотрена версия в виде приложения: окна карты, видеозаписи, схемы и таблиц размещаются на нескольких мониторах.
Несколько мониторов. Карта на одном экране, видеозапись и схема — на другом. Все окна
показывают одно место на дороге.
Разграничение доступа. Роли пользователей, отдельные базы данных для разных заказчиков
и объектов, журнал изменений.
Настройка интерфейса. Тёмная и светлая цветовые схемы, настройка интерфейса и
управления командами системы под каждого пользователя.
Размещение в инфраструктуре заказчика. Среда развёртывается на серверах заказчика;
материалы обследования не передаются за пределы его контура.
Для кого
Результат для участников работ
ИнфраГИС применяется в составе наших услуг по диагностике и паспортизации. Заказчик получает не только отчёт, но и доступ к материалам обследования.
Заказчику работ
Любое положение отчёта проверяется по первичным материалам: место открывается на карте вместе с записью проезда. Данные готовы к передаче в информационные системы заказчика.
Службе эксплуатации
Состав объектов на участке, их положение и состояние представлены в одном месте. Планирование работ опирается на учтённые данные.
Приёмке и строительному контролю
Спорный участок рассматривается вместе с записью проезда и измерениями. Решения принимаются на основании зафиксированных данных.

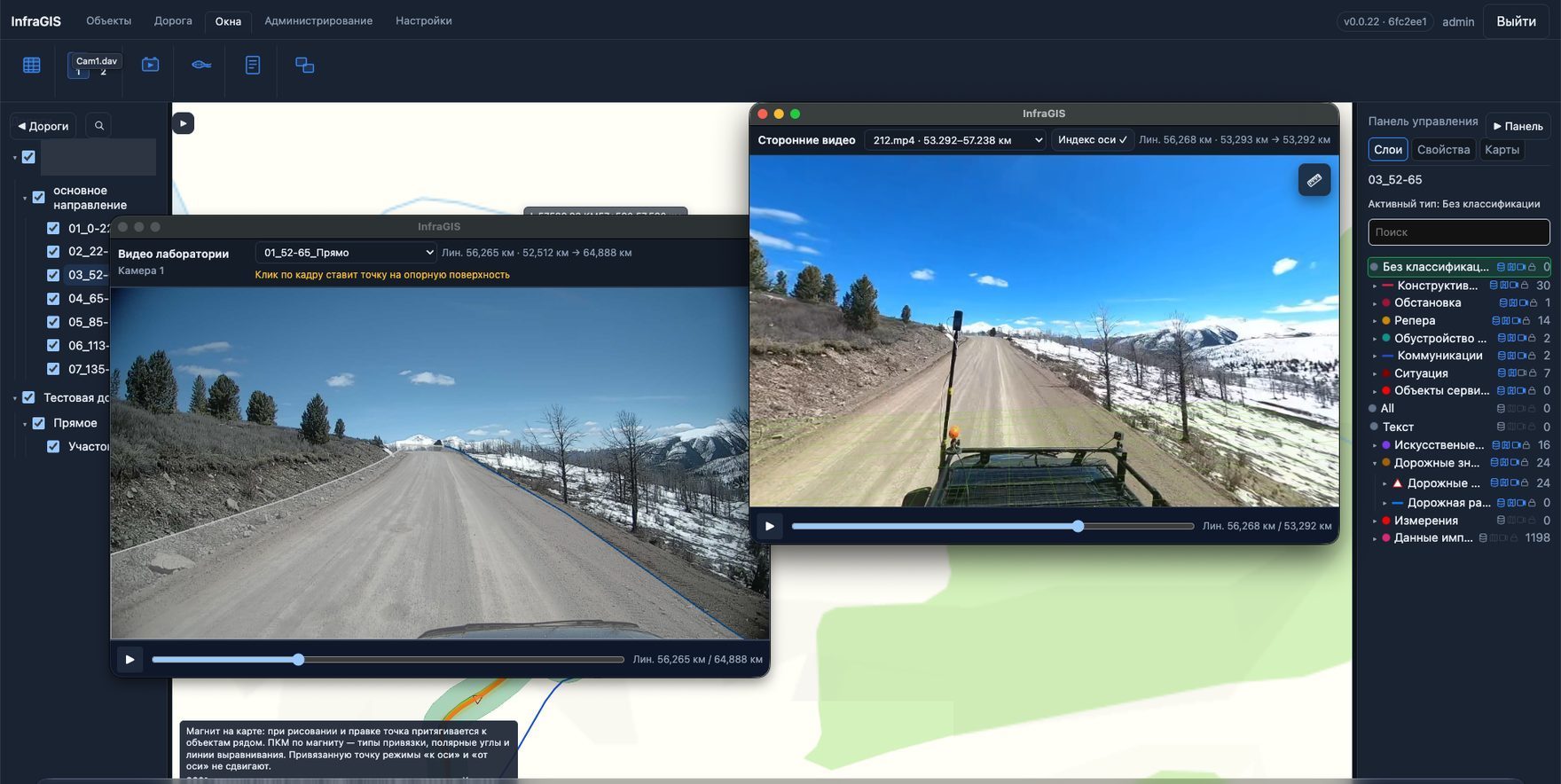

Рабочие окна
Все окна показывают одно место дороги
Видеозапись лаборатории, панорамная запись, схема участка и загрузка материалов открываются в отдельных окнах. Окна связаны с положением на дороге: при перемещении по одной записи остальные переходят к тому же километру.
Видео и панорамы
Съёмка как источник данных
Запись проезда — рабочий материал, а не только архив. По кадру определяется положение объекта на дороге, выполняются измерения и вносится запись об объекте без повторного выезда.
Переход по километру. Пользователь указывает километр дороги — запись
переходит к соответствующему кадру.
Записи лабораторий и панорамных камер. Поддерживаются записи камер дорожных
лабораторий разных производителей и материалы, снятые панорамными камерами общего назначения.
Обработка на сервере. Материалы съёмки ставятся в очередь и обрабатываются
автоматически: подготовка к просмотру, считывание координат, привязка к дороге.

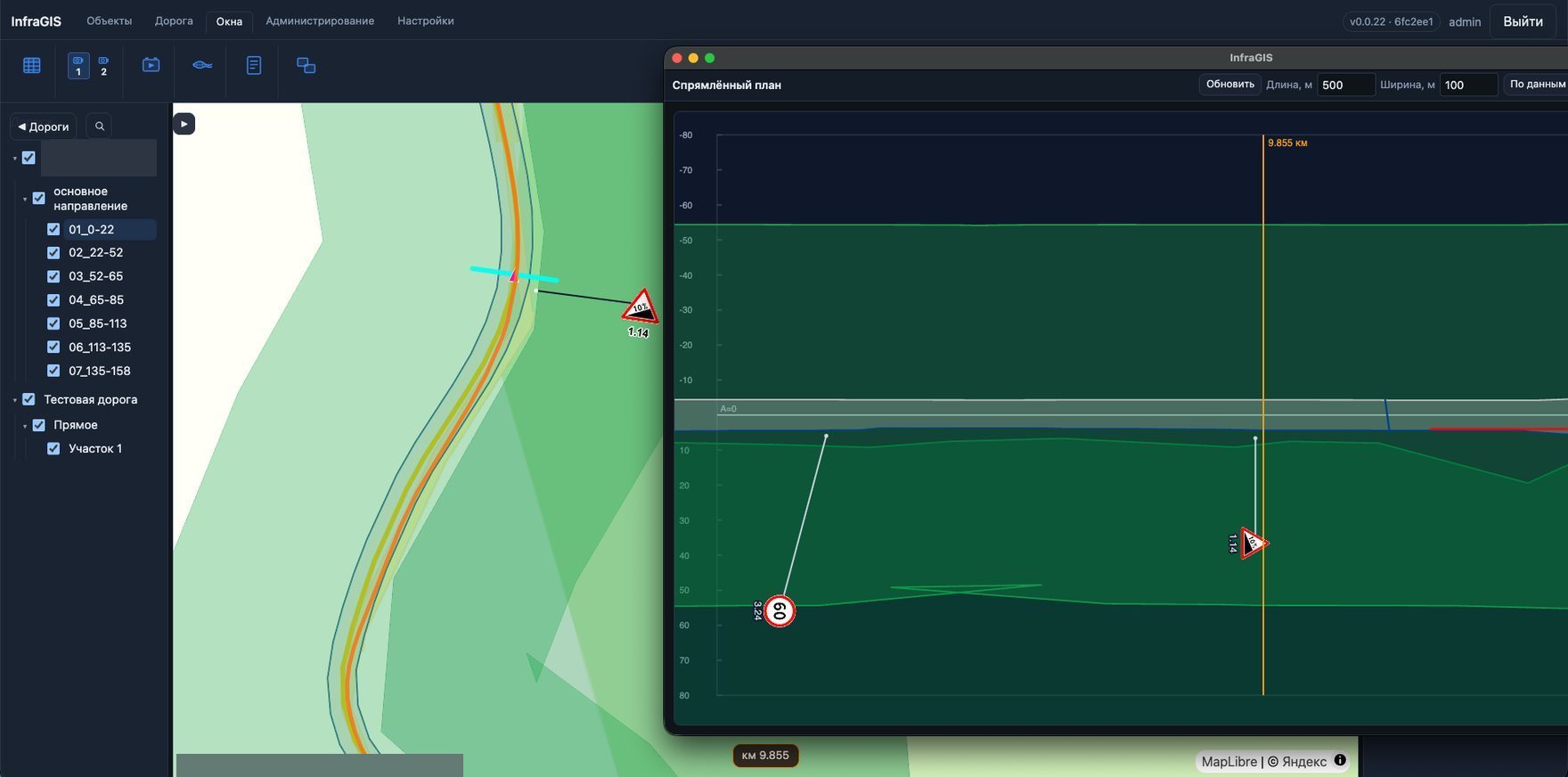

Развёрнутая схема
Участок дороги в развёрнутом виде
Схема показывает участок в удобном для проверки виде: длина — по горизонтали, ширина — по вертикали. Видны пропуски в данных, смещённые объекты и плотность обстановки по участку.
Следующий шаг
Демонстрация возможностей системы
Сообщите о намерении, и мы выберем время для подробной демонстрации системы. Для организаций Москвы и Московской области возможна очная встреча с демонстрацией, для остальных регионов — удалённый показ посредством видеоконференцсвязи.
